一．概述

IAH—2型防爆本安電話機是一種脈沖/雙音頻兼容撥號全集成電路防爆電話機，可與24~60伏的市話網自動電話交換機和用戶小型交換機配合使用。該防爆電話機為防爆本質安全型自動電話機，經0ZH—3型防爆本安電話機耦合器接入電話交換機，組成通訊網絡(luò )。該防爆電話機是采用先進電子電路設計而成的按鍵電話機。該防爆電話機適用于含有易燃易爆氣體混合物的場所，如石油、化工、油庫、鋼鐵、焦化、礦山等企業。

該防爆電話機有兩種規格可供選用。即塑料外殼防爆電話機和鋁合金外殼防爆電話機。塑料外殼的防爆電話機的防護等級為IP20，可應用在室內等環境較好的場所。鋁合金外殼防爆電話機的外殼采用鋁合金壓鑄成型，有較高的防護性能和抗沖擊性能，防護等級達到IP54，可應用在環境較為惡劣的場所。

二、主要技術參數

1．環境溫度：－20～＋50℃

2．相對濕度：≤95%

3．大氣壓力：80～110 kPa

4．環境噪聲：≤60dB

5．防爆標志：ExibⅡCT6 Gb

6．防護等級：IP54（鋁合金外殼）；IP20（塑料外殼）

7．工作頻率：300～3400 Hz

8．外型尺寸：215×260×100（mm）（寬×高×厚）（鋁合金外殼）

              165×215×650（mm）（寬×高×厚）（塑料外殼）

9．安裝尺寸：150×158（mm）（鋁合金外殼）

10．重量：3.6  kg（鋁合金外殼）；1 kg（塑料外殼）

該防爆電話機的其它技術指標與普通電話機相同。

三．本機特點

1．通過OZH—3型防爆電話機耦合器可與24~60伏的各種型號電話交換機配接使用。

2．通話線路采用自動增益控制（AGC）電路，使通話聲音大小基本不受外線長度變化影響。

3．采用電子音樂(lè )鈴，鈴聲清脆悅耳。

4．本機可作桌機使用，也可掛墻使用，方便牢靠。

四．安裝、使用、維護注意事項

1．防爆電話機耦合器接在電話交換機和電話機之間，把防爆電話機耦合器放在安全區。

2．連接：防爆電話機耦合器上標有“交換機”的接線端子連接到電話交換機的一對用戶線；防爆電話機耦合器上標有“電話機”的接線端子連接到防爆電話機的L1，L2端子上。見圖。

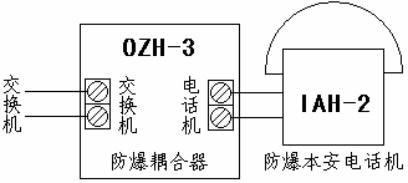

接線圖

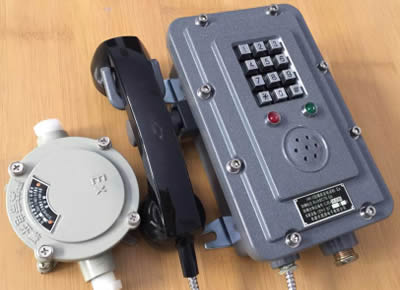

鋁合金外殼防爆電話機和耦合器

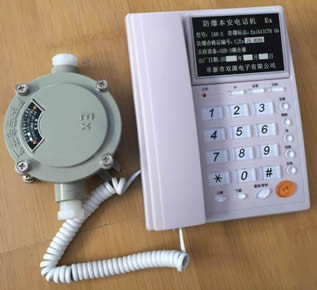

塑料外殼防爆電話機和耦合器
