一.概述
該系統為無主機防爆擴音對講系統,該系統也可做調度指令電話。系統內的防爆話站由防爆擴音對講直通電話機和防爆揚聲器(防爆喇叭)等組成,主叫摘機即可啟動其它話站的揚聲器進行擴音呼叫。兩臺以上直通電話機相連,即可構成防爆擴音通訊系統。該系統不需要傳統的主機,所有的功能均由防爆擴音對講直通電話機完成。該系統取消了傳統的防爆擴音轉接器,把防爆擴音轉接器的功能集中到防爆電話機內,使其結構更加簡單,安裝和維護更加方便。話機采用兩芯信號總線傳輸,交流電源供電,話機采用先進的編碼解碼技術和邏輯控制電路,各種信號不需轉接直達所有話機,啟動速度快且操作極為簡單。
二、該防爆擴音對講系統特點
1.線路簡單
系統內所有的擴音直通電話機均并聯到兩根信號總線上,語音和各種控制信號都通過兩根信號總線傳輸。電源線可以集中供電也可以就近單獨供電。單臺話機故障,不會(huì )影響其它話機正常工作。
2.操作簡單
拿起話機的手柄即啟動系統內其它話機的擴音電路,主叫的講話通過系統內所有未摘機話機的揚聲器播放出來;被叫在聽到呼叫后,就近找到電話機,摘機即關閉所有揚聲器,與主叫通話。通話完畢掛機即可。
3.具有強插功能且呼叫速度快
不論系統是處于通話狀態還是處于等待狀態,只要摘機,即可啟動其它未摘機用戶的揚聲器,可以用揚聲器進行呼叫或發出緊急警報。
4.擴音功率大
擴音直通電話機的額定輸出功率為30VA,可接額定功率為30VA以?xún)鹊膿P聲器一只或多只。
5.環境適應性強
話機采用鋁合金外殼,表面靜電噴塑。室外公用電話機手柄,各種電路原器件均按室外標準采購和生產。該系統可用抗噪聲手柄,使系統在高噪聲環境中呼叫通話更加清晰。
6.安裝方便
接線簡單。兩根信號線有極性要求,不要接錯。兩根電源線及連接揚聲器的兩根線均無極性要求,可以對調,所以安裝較為方便,且對安裝人員的技術水平要求較底。
三、防爆擴音對講系統主要技術參數
1.環境溫度:-30~+50℃
2.相對濕度:≤95%
3.大氣壓力:80~110 kPa
4.防爆標志:ExdibⅡBT6 Gb
5.防護等級:IP54
6.供電電源:AC220V,50Hz(或其它電源,用戶須單獨提出)
7.擴音輸出功率:30VA(擴音直通電話機)
8. 外型尺寸:270×290×120 mm(寬×高×厚)
9. 安裝方式:墻壁掛,安裝孔距:200×200 mm
10.重量:6 kg
四、防爆擴音對講系統使用方法
主叫摘機,自動向系統內其它話機送一秒“嘟—”的提示音,由其它話機的揚聲器播放出來,主叫的講話聲也通過揚聲器播放出來,實現發布指令或找人等目的。被叫在聽到呼叫后,就近找到系統內任意一部電話機,摘機后即關閉系統內所有揚聲器,同主叫通話。通話完畢掛機即回到等待狀態。
如遇緊急情況需要呼叫,而系統內又有話機在通話,摘機仍能呼叫系統內其它未摘機話機,通過揚聲器進行擴音呼叫。
五、防爆擴音對講系統安裝與調試
電源線和信號線可采用四芯電纜,也可采用兩芯電纜分別連接。揚聲器連接電纜為兩芯。電纜芯線的截面積均≥0.5mm2。電纜的外徑均≤Φ10mm。
線路的連接:
1.信號線的連接:兩根信號線無極性要求,可對調。由第一臺話機連到第二臺話機,再連到第三臺話機,再連到第四臺話機,……
2.電源線的連接:兩根電源線無極性要求,可對調,連接到交流電源(220V)上??梢园葱盘柧€(xiàn)方式連接,也可單獨連接到交流電源上。
3.防爆揚聲器的連接:帶擴音功能話機的兩根揚聲器連線也無極性要求,可對調。

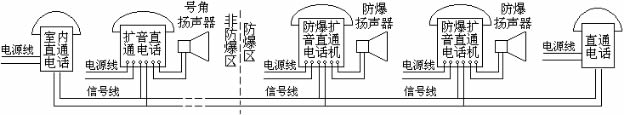

防爆擴音直通電話系統和非防爆擴音直通電話系統圖

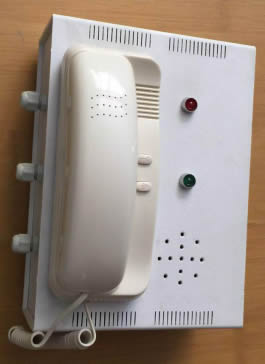

室內直通電話機
系統連接示意圖
